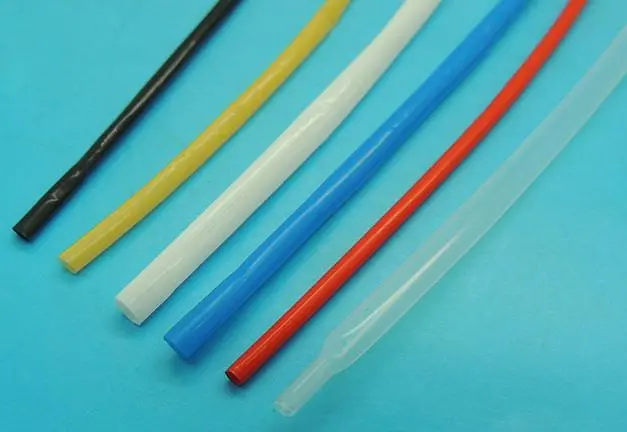

Guaina termorestringente in PTFE
SBD-PTFE-HST
Numero di modello: SBD-PTFE-HST
Temperatura di funzionamento: -65ºC ~ 260ºC
Temperatura di retrazione: > 350ºC
Rapporto di restringimento: 1,7:1 / 4:1
Struttura
Il tubo termoretraibile in PTFE viene applicato politetrafluoroetilene importato (PTFE). Il tubo termoretraibile in PTFE ha un'eccellente resistenza chimica, resistenza al calore, resistenza agli agenti atmosferici e alla corrosione. Possiede ottime proprietà rigide e trasparenti. Conformità RoHS e Reach.
Utilizzo
Ampiamente usato nei settori elettrico, informatico, elettrotermico, aerospaziale, militare e delle telecomunicazioni, ecc
Mini-trasformatore, sensore speciale, vaso sanguigno artificiale.
Specifica
Fusione | ≥450ºC |
Costante dielettrica (*)50HZ | ASTM D792, 2,1 g/cm |
Rigidità | 85 |
Corrosione del rame | ASTM D2671 B, nessuna corrosione |
Proprietà antibiotica, proprietà di resistenza all'erosione | Eccellente |
Robustezza (piegatura, piegatura, strappo ecc.) | Eccellente |
Resistenza alla trazione MPA (KGF/cm) | IEC 811-1, 19 MPa |
Infiammabilità | ASTM D2671, Autoguinesh |
Forza di rottura | VDE 0303 parte 2, 26KV/mm |
Aspetto | Liscio, senza peli e difetti visibili, senza impurità |
Allungamento | CEI 811-1-1, 200% |
Resistenza | ASTM D2671 A, resistente all'usura, antiacido e antivirus, Scarica corona, resistenza ai solventi, ecc |
Ambiente | Non pericoloso per l'uomo e l'ambiente |
Dimensione
Specifiche del tubo termoretraibile in PTFE (1,7:1)
Dimensioni (mm) | Prima di restringersi | Dopo il restringimento | Parete sottile | Muro spesso | ||
Diametro interno (mm) | Diametro interno (mm) | Prima del restringimento (mm) | Dopo il restringimento (mm) | Prima del restringimento (mm) | Dopo il restringimento (mm) | |
Φ0,5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,0 | 1,0±0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1.2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1,5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,0 | 2,0±0,2 | ≤1,30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.2 | 2,2±0,2 | ≤1,40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,7 | 2,7±0,2 | ≤1,60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,0 | 3,0±0,2 | ≤1,80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,5 | 3,5±0,2 | ≤2,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,8 | 3,8±0,2 | ≤2,2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.0 | 4,0±0,3 | ≤2,5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,5 | 4,5±0,3 | ≤2,7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,8 | 4,8±0,3 | ≤2,9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5,0 | 5,0±0,3 | ≤3,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6,0 | 6,0±0,3 | ≤3,6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6,5 | 6,5±0,3 | ≤4,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7.0 | 7,0±0,3 | ≤4,2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8,0 | 8,0±0,3 | ≤4,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9.4 | 9,4±0,3 | ≤5,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7,1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12.7 | 12,7±0,3 | ≤7,5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Specifiche del tubo termoretraibile in PTFE (4:1)
Dimensioni (mm) | Prima di restringersi (mm) | Prima del restringimento (mm) | Dopo il restringimento (mm) | Dopo il restringimento (mm) |
Diametro interno | Parete mediamente sottile | Diametro interno | Spessore della parete | |
φ1,5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2,0 | 2,0±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2,5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3,0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3,5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4.0 | 4,0±0,6 | 0,07±0,05 | ≤1,00 | 0,25±0,05 |
φ4,5 | 4,5±0,6 | 0,07±0,05 | ≤1,20 | 0,30±0,05 |
φ5,0 | 5,0±0,6 | 0,07±0,05 | ≤1,30 | 0,30±0,05 |
φ6,0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8,0 | 8,0±0,6 | 0,10±0,05 | ≤2,0 | 0,35±0,05 |
φ9.0 | 9,4±0,6 | 0,10±0,05 | ≤2,4 | 0,35±0,05 |
Il colore standard è trasparente, gli altri colori non possono essere personalizzati.
